湿式静电除尘器是有哪些系统组成的？

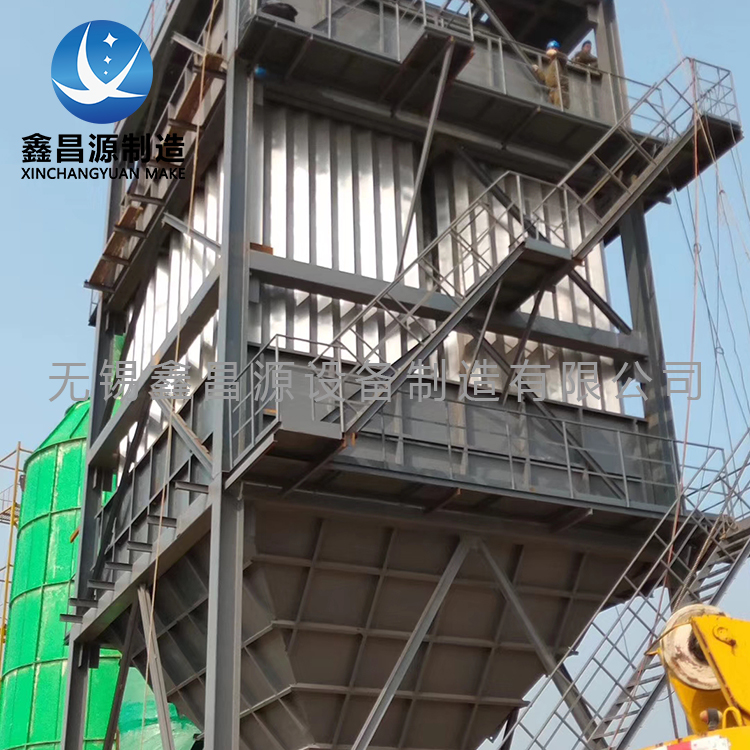

湿式静电除尘器作为烟气处理环保设备，其做成部分主要由壳体、导流整流装置、阳 极装置、阴极装置、冲洗装置和供电电源等部分组成。下面鑫昌源小编为大家详细介绍一下。

1、导流装置

烟气自脱硫吸收塔出口经弯头后进入烟气深度净化装置，此时烟道气流分布不均匀，严重影响粉尘和液滴的去除效率，因此在烟气深度净化装置整流格栅之前的入口封头内布置导流板，从而对气流分布进行预优化。经优化设计，在烟气深度净化装置入口封头段布置若干块直型导流板，下游水平扩张烟道内布置若干块弧直型导流板。通过布置导流板，实现了系统内烟气的充分扩散，减小了涡旋产生的区域并降低了系统的阻力损失。气流在烟气深度净化装置内分布均匀，气流均匀性实现σ＜0.2，满足湿式静电除尘对气流均布的要求。

2、阴极装置

阴极装置的工作原理与常规静电除尘器相似，但是柔性电极烟气深度净化系统是在湿烟气环境下工作，特别需要注意防腐等问题。铅锑合金芒刺线因其具有耐腐蚀的特点，被广泛应用于饱和湿烟气环境，因此本套装置中阴极线采用铅锑合金芒刺线。极配型式可保证稳定运行电压达50kV。绝缘箱内吊杆采用陶瓷管支撑，箱内配有电加热装置使其内部温度维持在 120～140℃，以保证阴极和阳极之间时刻保持干燥绝缘状态，同时防止绝缘子上结露腐蚀和爬电现象的发生。

3、阳极装置

阳极装置与传统湿式静电除尘器不同，它采用柔性纤维织物作为柔性集尘极。柔性极板具有重量轻、成本低、抗腐蚀性能好、无需连续冲洗等特点。采用常规刚性阳电极时，需要大量的冲洗水以使阳电极表面形成均匀的水膜，从而实现在线自动清灰。阳电极材料采用柔性纤维织物，它具有良好的水浸润性，正常运行时柔性集尘极表面上的凝结水能形成一层连续水膜，黏附至极板上的烟尘颗粒随水膜重力自流至下部集液槽，不需要格外喷水，从而实现在线清灰。这种清灰方式可以抑制液滴夹带效应，提高液滴的去除效率。为了实现烟气导流和液滴的有效收集，采用了一种新型的长短布置方式，这种布置方式的优点在于长布可以引导水膜向下流入集液槽，气流会逐渐汇集到烟道出口。此外还增大了比集尘面积，提高了液滴和粉尘的补集效率。

4、冲洗系统

冲洗系统主要用于停机时冲洗阴极线和阳极极板，防止阳极布和阴极线上发生大量粉尘粘附并结块现象的发生。由于冲洗阳极和阴极装置的要求不同，冲洗系统分开运行，与阳极冲洗装置不同，阴极冲洗装置通常需断电或降压运行。此外，当前段故障导致烟气温度过高时，冲洗系统可以对烟气进行冷却降温以保护装置（特别是阳极布）长期安全稳定运行。

5、电源系统

采用工频电源作为供电电源。为了预防事故等突发事件，采用双区供电方式，两电源相互独立运行，以增强系统的可靠性。

6、防腐措施

由于柔性电极烟气深度净化装置安装在湿法脱硫设备之后，其工作环境为酸性的饱和湿烟气，会对常规碳钢设备产生腐蚀，从而影响装置的运行安全，所以必须采用适当的防腐措施来保证设备的正常运行。考虑脱硫设备未来可能取消旁路系统以及烟气深度净化装置整体的耐温等级，防腐采用的玻璃鳞片为耐高温玻璃鳞片，长时间耐温 160℃，瞬时耐温 180℃，且迎风冲刷面经优化设计增加 FRP 加强和耐磨层。
