湿电除尘器内部结构分析

湿电除尘器作为工业烟气深度净化的核心设备，在火电、冶金、建材等行业的超低排放改造中应用广泛，其内部结构的合理性直接决定了颗粒物脱除效率、运行稳定性与维护成本。不同于常规干式电除尘器，湿电除尘器通过在阳极表面形成连续水膜，避免了反电晕和二次扬尘问题，可高效捕获PM2.5细颗粒物、重金属雾滴等污染物，而这一性能的实现，完全依托于其内部各功能模块的协同配合。

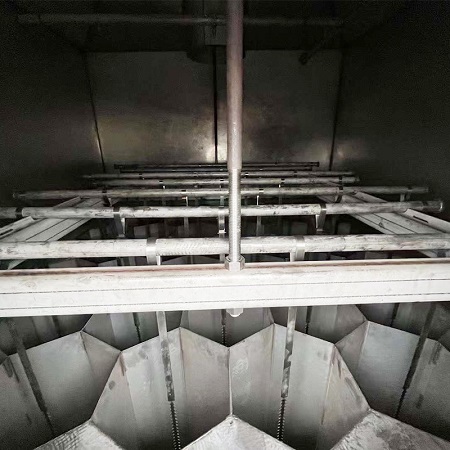

湿电除尘器的核心集尘单元是阳极系统，当前主流结构分为金属阳极与非金属导电阳极两类。金属阳极多采用316L或2205双相不锈钢材质，常见的蜂窝式、板式结构排布紧凑，其中蜂窝式阳极的通道截面多为正六边形，在相同占地面积下可获得更大的集尘面积，气流分布也更均匀。非金属阳极则以导电玻璃钢为代表，具备耐腐蚀、重量轻的优势，尤其适用于高腐蚀性烟气工况。阳极系统的顶部设置有布水装置，工作时喷淋水在阳极板表面形成厚度均匀的连续水膜，将捕获的颗粒物及时冲刷至灰斗，从根源上消除了干式电除尘器常见的振打二次扬尘问题。

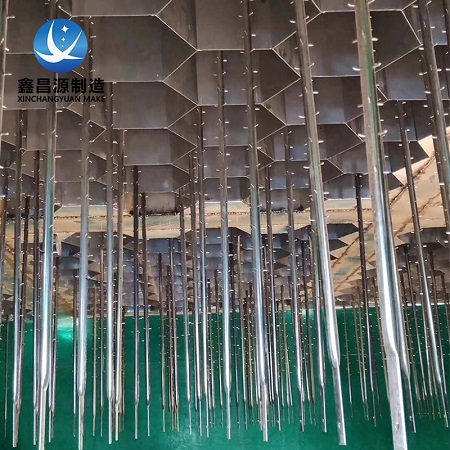

阴极系统是湿电除尘器的放电核心，由阴极线、阴极框架和绝缘支承部件组成。阴极线的选型直接影响电场放电的均匀性，目前常用的类型包括锯齿线、芒刺线和鱼骨线，不同线体的放电强度和起晕电压存在明显差异。阴极框架采用刚性结构固定，通过顶部的绝缘瓷瓶与壳体实现电气隔离，保障高压供电的安全性。为避免绝缘部件表面结露积灰导致爬电，内部还设置有热风清扫或电加热装置，在机组启停和低负荷运行时维持绝缘件表面温度高于烟气露点，防止绝缘失效。

气流分布与喷淋清灰系统是保障设备高效运行的辅助关键结构。烟气入口处设置有多层均流板，通过不同开孔率的梯度设计，将进入电场的烟气速度偏差控制在10%以内，避免局部流速过快导致的颗粒物逃逸。喷淋系统分为前置预洗涤喷淋和阳极水膜喷淋两部分，前置喷淋可预先降温调质烟气，部分脱除大颗粒污染物，阳极喷淋则采用分区供水的设计，根据不同电场的集尘负荷调整水量，既保证清灰效果，又减少水耗和二次雾滴的生成。

壳体与排灰单元作为内部结构的外围支撑，多采用碳钢衬玻璃鳞片或整体玻璃钢防腐结构，可适应长期高湿、含腐蚀性介质的运行环境。底部的集液槽设置有导流和沉淀结构，将冲刷下来的泥浆及时排出，避免淤积堵塞通道。近年来，行业内还在逐步推广模块化内部结构设计，将阳极、阴极和喷淋单元预制成标准模块，大幅降低现场安装的难度和偏差，进一步提升湿电除尘器的长期运行可靠性。
