湿电除尘器的高效捕集机理与流场优化设计

湿电除尘器的高效捕集机理与流场优化设计

一、高效捕集机理

湿电除尘器通过高压电场与液体冲洗的协同作用，实现粉尘、气溶胶等污染物的高效捕集，其核心机理可分为以下三个阶段：

1、荷电阶段

在阴极线（电晕极）与阳极板（收尘极）间施加数万伏高压直流电，形成强电场。当电压达到临界值时，阴极线周围空气电离，产生大量电子和正负离子。烟气中的粉尘颗粒、雾滴（如硫酸雾、硝化物雾）穿过电晕区时，电子和负离子迅速附着在颗粒表面，使其带负电。此阶段需保证电场分布均匀，避免局部电场强度不足导致荷电效率下降。

2、捕集阶段

带电颗粒在电场力作用下向阳极板运动，并被吸附在其表面。阳极板结构设计对捕集效果至关重要：

平板式阳极板：结构简单、安装维护方便，适用于低浓度烟气处理。

蜂窝式阳极板：提供更大收尘面积，单位时间内捕集量更高，适用于高浓度烟气处理。

此外，烟气流速需严格控制：流速过快会导致已捕集颗粒被气流带走，流速过慢则降低处理效率、增加运行成本。

3、清灰阶段

阳极板表面积累的粉尘需通过液体冲洗清除。冲洗水通过喷嘴以一定压力喷洒在阳极板表面，形成均匀水膜，将粉尘冲刷至灰斗并排出。此阶段需优化冲洗水流量与压力，确保水膜覆盖完整，避免局部积灰导致导电性下降和电场强度减弱。

技术优势：

高效捕集微细颗粒：可捕获0.1微米以上细小颗粒，除尘效率达99%以上，出口烟尘浓度可降至10mg/m³甚至更低。

多功能污染物去除：同步去除PM2.5、重金属、有机污染物及气溶胶（如SO3酸雾）。

无二次扬尘：湿式清灰避免振打产生的粉尘二次飞扬，适用于超低排放要求场景。

适应高湿高温烟气：可处理饱和湿烟气，耐受高温环境，适用于焦化厂、碳素厂等工业场景。

二、流场优化设计

流场均匀性直接影响湿电除尘器性能，需通过结构优化与导流装置设计实现烟气均匀分布，减少局部湍流与偏流。

结构分类与流场特点

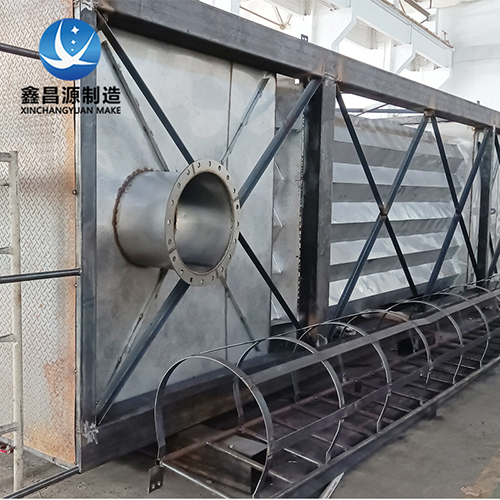

卧式湿电除尘器：气体水平流动，多为板式结构，需通过导流板优化烟气分配。

立式湿电除尘器：气体垂直流动，多为蜂窝式管束结构，除尘效率约为卧式的2倍，但流场组织难度更高。

关键优化手段

导流板设计：在脱硫塔顶部及弯头处设置导流板，消除烟气湍流，使进入湿电除尘器的气流分布均匀。例如，在脱硫塔出口设置向下倾斜分流板，可改善水平管段二次流问题。

气流分布板：在电场入口前设置开孔率为42%的方孔气流分布板，增加阻力以均布气流。但需配合垂向导流板使用，避免侧进气流倾斜导致电场左侧速度高、右侧速度低。

整流装置：替代气流分布板，通过高度300mm、间距200mm的整流格栅优化流场，使电场入口断面速度σ值（相对均方根值）从0.19降至0.15，满足设计要求（σ≤0.20）。

烟道设计优化：

减少弯头数量，方圆变径尽量靠近上游，保证烟道几何形状规则。

避免锥斗设计，若必须采用，需配合2层孔板加格栅，但会增加成本。

分体式设计优先采用“上进下出”形式，缩短入口烟道长度，降低流场组织难度。

优化效果验证

速度均匀性：通过CFD模拟对比不同方案，整流装置可使电场入口断面速度σ值降至0.15，优于导流板+气流分布板方案（σ=0.19）及原设计（σ>0.20）。

系统压降：整流装置方案总压降低（93Pa），较气流分布板方案（140-143Pa）降低47Pa以上，节能效果显著。

三、综合应用建议

• 高浓度烟气处理：优先选用立式蜂窝式湿电除尘器，配合整流装置与垂向导流板，实现高效捕集与低阻运行。

• 低浓度烟气处理：可采用卧式平板式湿电除尘器，通过气流分布板与导流板优化流场，平衡成本与性能。

• 超低排放改造：在脱硫系统后串联湿电除尘器，捕获石膏雨、SO3酸雾等，确保烟囱出口烟尘浓度稳定低于5mg/Nm³。

• 运行维护：定期冲洗阳极板，防止积灰导致电晕封闭；监测电场入口速度分布，及时调整导流装置角度。
