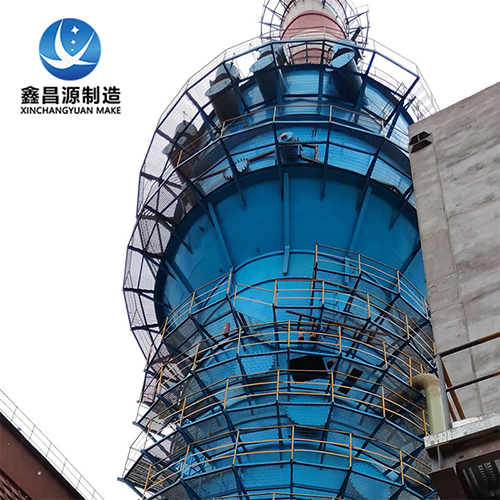

湿电除尘器在电子半导体行业的具体应用场景

电子半导体行业的生产流程复杂，涉及光刻、蚀刻、沉积、清洗等多个环节，每个环节都会产生不同类型的废气。这些废气中除了含有常规的粉尘颗粒外，还夹杂着氟化物、氯化物、氮氧化物、挥发性有机化合物（VOCs）等腐蚀性物质和有毒有害气体。因此，电子半导体行业对废气处理设备有着严格的要求，不仅需要高效去除粉尘颗粒，还要具备耐腐蚀、运行稳定、不产生二次污染等特点，以满足行业的环保标准和生产需求。对于湿电除尘器在电子半导体行业的具体应用场景如下：

（一）晶圆制造环节

在晶圆制造过程中，光刻和蚀刻工序会产生大量的光刻胶粉尘和蚀刻反应残留物。光刻胶粉尘颗粒细小、黏性大，若不及时清除，会附着在光刻掩膜版和晶圆表面，影响光刻精度和蚀刻效果。湿电除尘器能够利用高压电场使粉尘颗粒带电，然后通过水雾将带电颗粒捕获并沉降，有效去除光刻胶粉尘，去除效率可达 99% 以上。同时，对于蚀刻过程中产生的含氟、含氯等腐蚀性气体，湿电除尘器中的碱性吸收液可以与之发生化学反应，将其转化为无害物质，实现粉尘和有害气体的协同去除。

（二）半导体封装测试环节

半导体封装测试过程中，切割、研磨等工序会产生大量的半导体材料粉尘，如硅粉、金属粉末等。这些粉尘若进入封装设备内部，会影响设备的精密传动和焊接质量，导致封装后的半导体器件出现可靠性问题。湿电除尘器可以安装在切割、研磨设备的排气口，通过高效的除尘机制，将粉尘颗粒截留，确保排气中的粉尘浓度符合行业标准。此外，湿电除尘器的湿法处理方式还能有效抑制粉尘的二次飞扬，保持生产车间的洁净环境。

（三）半导体材料生产环节

在半导体材料（如单晶硅、多晶硅、碳化硅等）的生产过程中，会产生大量的原料粉尘和反应副产物粉尘。例如，单晶硅棒切割过程中会产生大量的硅粉，多晶硅还原过程中会产生硅烷分解粉尘等。这些粉尘不仅具有较高的回收价值，若直接排放到大气中，还会对环境造成严重污染。湿电除尘器在半导体材料生产环节的应用，不仅能够高效收集粉尘，便于后续的回收利用，降低企业的原料成本，还能减少粉尘对环境的排放。同时，针对某些具有腐蚀性的粉尘，湿电除尘器可以通过选择合适的防腐材料和吸收液，避免设备受到腐蚀，延长设备的使用寿命。
