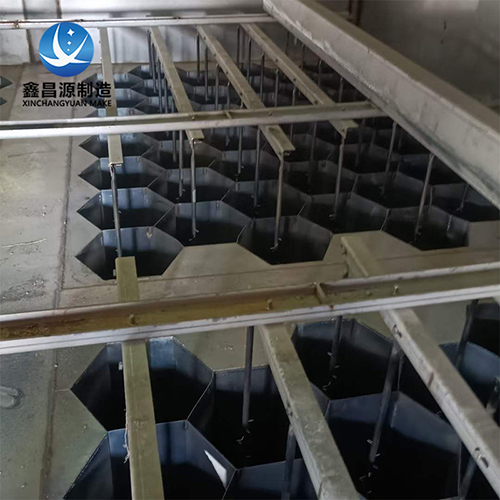

不锈钢阳极管的安装和维护方法

一、安装方法（含前期准备与验收）

（一）安装前期准备

1. 基础条件检查：确认安装现场的基础平面平整度误差≤3mm/m，基础标高符合设计要求，预留的螺栓孔位置、尺寸与阳极管模块法兰匹配；检查安装环境，确保无明显粉尘、腐蚀性气体积聚，作业空间满足吊装和操作需求（建议小作业空间≥1.5m）。

2. 设备与配件验收：核对不锈钢阳极管的型号、规格、材质（如 316L、2205 双相钢）是否与设计一致，检查外观无划痕、变形、焊缝开裂等缺陷，管体内壁光洁度≤0.8μm，无油污、锈蚀；验收配套配件（法兰垫片、螺栓、螺母、导电连接件、密封胶等），确保材质与阳极管匹配（如不锈钢螺栓、耐腐密封胶），数量齐全。

3. 工具与防护准备：准备吊装设备（如电动葫芦、吊带，吊带需为非金属材质，避免划伤管壁）、扭矩扳手、水平仪、卷尺、绝缘检测仪、焊缝检测工具（如渗透检测剂）、专用密封胶、不锈钢清洁布等；作业人员需佩戴防滑手套、防护眼镜，避免直接接触尖锐边缘，同时准备防腐蚀防护用品（如耐酸手套）。

4. 设备存放管理：阳极管模块存放时需垫置木质或橡胶垫块，避免直接接触地面，堆放高度不超过 3 层，防止挤压变形；存放环境保持干燥通风，远离酸碱等腐蚀性介质，避免钝化层受损。

5.

（二）现场安装流程

1. 基础定位与放线：根据设计图纸，使用卷尺和墨线在安装基础上标记阳极管模块的安装位置、中心线和基准线，确保各模块排列间距均匀（误差≤5mm），整体布局符合电场分布要求。

2. 模块吊装与就位：采用非金属吊带（避免金属吊带划伤管壁）或专用吊具吊装阳极管模块，吊装时保持模块垂直，避免倾斜角度超过 15°，防止模块碰撞变形；缓慢将模块吊运至安装位置，对准基础螺栓孔或预留定位销，平稳下放至基础平面，使用水平仪调整模块水平度，确保水平误差≤2mm/m，垂直度误差≤1mm/m。

3. 连接与固定：模块就位后，将法兰垫片（建议采用氟橡胶或聚四氟乙烯材质，适配腐蚀环境）放置在法兰结合面，确保垫片平整无褶皱；使用不锈钢螺栓对称均匀紧固，螺栓紧固扭矩按材质特性调整（如 M16 螺栓扭矩控制在 45-55N・m），避免局部受力不均导致法兰变形；模块间的导电连接件需紧密贴合，确保接触电阻≤0.01Ω，连接后用绝缘检测仪检测导电连续性，无断点或电阻突变现象。

4. 密封处理：在法兰结合面的螺栓外侧均匀涂抹耐腐密封胶（兼容不锈钢材质，无氯离子成分），密封胶厚度控制在 1-2mm，确保覆盖法兰间隙，防止运行时烟气泄漏；若存在现场焊接需求（如局部法兰拼接），需采用氩弧焊焊接，焊接前清理焊缝区域的油污、氧化皮，焊接后及时去除焊渣，对焊缝进行钝化处理（使用专用不锈钢钝化剂），恢复耐腐蚀性能。

5. 整体组装校验：所有模块安装完成后，检查整体排列的平整度，相邻模块间距误差≤3mm，模块顶部端面平齐度误差≤5mm；用卷尺复核阳极管总长度、安装高度，确保符合设计要求；再次检测导电连接件的紧固情况和密封胶的完整性，无松动、遗漏现象。

（三）安装后调试与验收

1. 导电性能测试：使用直流电阻测试仪检测阳极管整体电阻率，确保电阻率均匀性≤±5%，无局部高电阻区域；模拟运行电场，检测阳极管表面电场分布均匀性，避免出现电场击穿或局部放电现象。

2. 气密性测试：对阳极管安装系统进行气密性试验，关闭进出口法兰，通入压缩空气（压力为工作压力的 1.2 倍，且≥0.3MPa），保压 30 分钟，压力下降率≤3% 为合格，无明显泄漏点（可通过肥皂水涂抹法兰、焊缝处检查气泡）。

3. 空载试运行：启动配套电源设备，阳极管施加额定电压的 80%，空载运行 2 小时，观察设备无异常振动、异响，导电性能稳定，密封部位无烟气泄漏迹象；试运行结束后，再次检查各连接部位的紧固状态，无松动现象。

二、维护方法（含日常巡检与故障处理）

（一）日常巡检（建议频率：每日 1 次）

1. 外观与结构检查：观察阳极管外壁、法兰连接部位、导电连接件有无腐蚀斑点、焊缝开裂、变形、松动等情况；检查管体内壁（通过检修孔观察）有无粉尘堆积、结垢，堆积厚度若超过 5mm 需及时处理。

2. 运行参数监测：记录阳极管的运行电压、电流数据，确保电流稳定无明显波动（波动范围≤±10%），电压无频繁击穿现象；监测设备运行时的密封性，无烟气泄漏（可通过气味、烟气检测仪辅助判断）。

3. 环境与配套检查：检查安装环境的腐蚀性介质浓度（如氯离子浓度≤500ppm，适配 316L 材质），若浓度超标需及时采取通风、防腐措施；检查配套的电源设备、除尘系统运行正常，无异常故障报警。

（二）定期维护（按周期分级执行）

1. 月度维护：使用高压水枪（水压≤0.8MPa，水质为中性软水，避免含氯离子）冲洗阳极管内壁，清除粉尘、结垢等附着物，冲洗时保持水枪与管壁夹角≥30°，避免直接冲击焊缝和密封部位；紧固所有螺栓连接件，按规定扭矩复紧（如 M16 螺栓复紧扭矩 45N・m）；检查密封胶是否老化、开裂，若有破损及时补涂。

2. 季度维护：对阳极管表面进行清洁处理，使用专用不锈钢清洁剂（无强酸、强碱成分）擦拭管壁，去除油污、轻微腐蚀斑点；检查焊缝和钝化层完整性，若发现局部钝化层破损，用砂纸（粒度≥400 目）轻微打磨后，重新涂抹钝化剂；检测导电连接件的接触电阻，若电阻＞0.01Ω，需清理接触面氧化层后重新紧固或更换连接件。

3. 年度维护：全面检测阳极管的腐蚀状况，重点检查法兰根部、焊缝、管体迎风面等易腐蚀部位，若发现点蚀、蚀坑深度≤0.5mm，可通过打磨、补涂钝化剂修复；若蚀坑深度＞0.5mm 或出现贯穿性腐蚀，需局部更换管段或模块；对阳极管的整体导电性进行全面测试，确保电阻率均匀性符合要求；检查模块的变形情况，若垂直度误差＞3mm/m 或水平度误差＞5mm/m，需调整基础或更换模块；更换老化的密封垫片和密封胶，确保密封性能达标。

（三）常见故障处理

1. 腐蚀故障：若出现局部点蚀，先清除腐蚀产物（用不锈钢丝刷轻轻打磨），检测腐蚀深度，轻微腐蚀可补涂钝化剂；严重腐蚀（蚀坑深度＞0.5mm）需更换对应管段，更换材质需与原材质一致（如 2205 双相钢需匹配同材质管段），避免异种材质焊接导致电化学腐蚀；若腐蚀范围较大，需排查运行环境中的腐蚀性介质浓度，采取加强通风、脱硫脱硝预处理等措施。

2. 导电不良：表现为运行电流偏低、电场击穿频繁，先检查导电连接件是否松动、氧化，清理接触面氧化层后重新紧固；若连接件损坏，更换同规格不锈钢导电件；若管体内壁积灰严重，需彻底冲洗清理，恢复管壁光洁度；若仍未解决，检测阳极管材质电阻率，排查是否存在材质不符或老化问题。

3. 烟气泄漏：通过烟气检测仪定位泄漏点，若为密封胶老化，补涂或更换密封胶；若为法兰垫片破损，更换同材质、同规格垫片并重新紧固；若为焊缝开裂，采用氩弧焊补焊，补焊后进行钝化处理和气密性测试。

4. 模块变形：若因吊装或挤压导致轻微变形，可通过机械矫正（使用专用夹具，避免暴力矫正）恢复垂直度和水平度；若变形严重（如管体弯曲、法兰变形），需更换模块，更换后重新进行安装校验和调试。

（四）维护注意事项

1. 维护作业前必须切断电源，悬挂 “禁止合闸” 标识，确保设备处于无电状态；涉及高处作业时，需搭设安全防护设施，作业人员系好安全带。

2. 禁止使用含氯离子的清洁剂、水或工具接触不锈钢阳极管，避免破坏钝化层，引发点蚀；维护过程中避免尖锐工具划伤管壁，若出现划痕，需及时补涂钝化剂。

3. 焊接维修时，需采用与阳极管材质匹配的焊丝（如 2205 双相钢对应 ER2209 焊丝），焊接过程中做好防护，避免高温损伤周边管壁的钝化层；焊接后必须进行渗透检测，确保焊缝无气孔、裂纹。

4. 维护记录需详细留存，包括维护日期、维护内容、检测数据、故障处理情况等，便于跟踪设备运行状态，制定后续维护计划。

二、核心原则与总结

不锈钢阳极管的安装核心在于 “精准定位、严密连接、导电连续、密封可靠”，需严格遵循材质特性（如避免钝化层破坏）和设计要求，确保安装质量；维护核心在于 “防腐蚀、保导电、强密封、清积灰”，通过日常巡检及时发现问题，定期维护延长使用寿命，故障处理需针对性解决，避免问题扩大。

遵循以上方法，可确保不锈钢阳极管在湿式静电除尘、电捕焦油等场景中稳定运行，维持高效的净化能力，延长设备使用寿命（通常可达 15-20 年）。
